智能防雷器在线检测系统是一种快速、准确、实时检测防雷器工作状态的技术解决方案。它利用先进的传感技术和云平台理念，实现对防雷器的开关状态、放电电流等参数进行监测和分析，及时发现并报警异常情况，确保防雷器始终处于良好工作状态，提高雷电防护的可靠性和有效性。

一：智能防雷器在线检测系统

防雷接地检测之前，首先要了解被检建筑物的接地电阻允许值，例如电子信息机房的接地允许值应小于4欧姆，加油站接地电阻值小于等于10欧姆。具体检测步骤可参看《建筑物防雷装置检测技术规范》的相关要求，检测要求如下：

智能防雷涉及到微型计算机、云计算、移动互联网、通讯传输、软件控制等众多领域，对硬件装置、传感器件性能要求更高。智能防雷在线监测系统通过实时采集监测雷击过电压、雷击过电流、雷击次数、防雷模块温度、SPD寿命状态、防雷接地装置状态接地阻值等环境变量的变化趋势及雷电预警信息，进而对监测数据进行算法处理，并通过物联网技术实现对防雷系统的远程运维管理，从而将传统防雷减灾上升到“主动预防”防雷范畴。

1、智能防雷在线监测系统是物联网架构，符合未来物联网（防雷监控系统并入上层的监控系统）、大数据、移动运维的发展趋势;

2、帮助用户及时发现甚至预判SPD、SCB（后备保护）、接地电阻的故障，一方面减少运维人员的工作量，节省运维成本;另外比人工巡检更加及时、有效，减少因SPD回路故障而带来的设备损坏风险;

（1）监测防雷设备故障具 *** 置，时时监控防雷设备运行情况，如监测到电涌保护器损坏时发出警报；精准检测到每个防雷模块故障状态（A相、B相、C相、N相），可第一时间发现具体故障点，及时处理故障点，随时掌握设备正常运行情况。管理人员可实时掌握安全监测数据提前预警维护设备，减少每年繁杂巡视人员成本。；

（2）防雷后备保护器（保护空开）如跳开，电涌保护器停止保护系统会自动发出警报提示维护相关人员及时恢复空开让电涌保护器正常运行保护工作；如后备保护器（保护空开）跳开，没有及时恢复，将造成电涌保护器失去保护功能。

（3）实时监测电涌保护器温度；电涌保护器温度过高，电涌保护器外壳会变形，老化加快。监测到电涌保护器温度有变化或过高，将会报警。可以及时找出过热原因并排除故障。

（4）监测雷击电流峰值，过电压次数，电涌保护器有动作过多少次，留下记录次数，便于分析该区域雷电活动频率。

（5）工频漏电流监测，电涌保护器的微安级漏电流监测，可对防雷产品的寿命进行预警，当漏电流大于规定值，发出报警，可提前判定该电涌保护器的使用寿命或者说电涌保护器失效，是必须要更换电涌保护器了。

3、积累不同区域的雷电数据:雷击次数、峰值等信息，为将来优化防雷方案提供数据支撑，科学合理的兼顾防雷方案的技术及经济性;工作人员可以随时查询设备电源和电涌保护器的工作状态，收集设备工作状态的数据，能更有效、更高效的管理维护设备的安全运行，确保收费站经营活动正常高效进行。

4、告警阀值设置，短信通知，管理人员第一时间得到报警信息，软件比较人性化设计，告警阀值可调整。

5、实时监测接地网接地电阻值变化。提供给配电房配电设备接地的接地网、通信机房接地网、收费站接地网，都有规范及技术要求的最大接地电阻规定值。如通信机房接地电阻要求不大于4欧姆。接地电阻值会随着时间的推移、天气（晴天或雨天）状况的变化及土壤对接地装置金属接地体的腐蚀程度而变化，当监测到接地电阻变化波动很大，或长时间超出要求的电阻值，说明该接地网出问题了，应进行检查维护。设备正常运行需要一个比较稳定的接地装置。

地凯智能防雷云平台监测系统监测主要内容：

1、SPD故障告警；

2、SCB分合状态监视；

3、SPD温度监视；

4、雷击过电压次数；

5、 接地电阻在线监测；

6、短息告警；

7、告警阀值设置。

8、可通过手机APP查看.

系统可扩展检测：

系统电压监测；负荷回流电流监视；有功、无功功率；频率；用量统计；红外、漏水、门磁、UPS等检测功能。

二：智能防雷系统

为了监测手段的提高，适应目前智能电网中对输变电系统数字化建设和改造的要求，达到对避雷器状态检修的目的，实现避雷器在运行状态下工作性能的有效管控。我们基于自己对避雷器性能研究的多年积累，结合现代数字电路和单片机技术，我们创造性地开发出了避雷器阻性电流测试装置，在无需PT（电压互感器）辅助信号的情况下，直接串入避雷器地线之上，可以有效的检测出全电流的阻性分量。

同时利用自己特有的安全、有效的传输方式，能够把避雷器在持续运行时的全电流、阻性电流、容性电流及雷击次数等参数实时地传送到控制中心的控制屏上，进入供电部门的信息系统。

TYB3000型避雷器在线监测装置

前端的采集部分，我们采用公司自主研发的TYB3000-7型避雷器在线监测装置，装置无需外部供电，直接串入避雷器地线之上，在线监测避雷器阻性电流。为了方便电力部门对实时监控的要求，我们可同时将阻性电流、全电流及动作次数实行远程传输，通过有线或无线数字技术，将采集到的数据传输至电力系统的局域网内。

其基本功能：1、测量避雷器的全电流(峰值)；2、测量避雷器的阻性电流(峰值)；3、记录避雷器的放电次数。

数据终端箱：由光端转换数据终端和专用电源组成，将所有监测汇集信息通过RS485、无线等方式传输至主控室

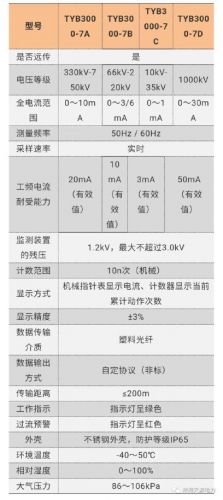

TYB3000避雷器在线监测远传系统主要部件技术参数

光电转换数据终端

将避雷器监测装置输出的光信号参数转换成电信号，并通过无线或有线方式传输至后台数据管理监控系统。

避雷器监测专用电源

将直流或工频交流电转换，稳定输出12VDC电源，供光电转换数据终端、DTU等设备工作。

三：智能型防雷元件测试仪使用 ***

c)  在测试试品的过程中，长按“显示转换”键：在U1mA测量时段显示的是测试条件1mA（1000μA）的值；在I0.75U1mA测量时段显示的是测试条件0.75U1mA的值。

防雷元件测试仪适用于氧化锌避雷器(压敏电阻)，金属陶瓷二、三电极放电管、真空避雷管等过压防护元件直流参数的测试。

漏电流I0.75U,1mA    0.1~199.9μA    ≤2μA±1d    0.75U1mA≤±2%±1d
