简明四连杆机构

平面四杆机构是由四个刚性构件用低副链接组成的，各个运动构件均在同一平面内运动的机构。机构类型有铰链四杆机构、曲柄摇杆机构、双摇杆机构等。

平面四杆机构是由四个刚性构件用低副链接组成的，各个运动构件均在同一平面内运动的机构。机构类型有铰链四杆机构、曲柄摇杆机构、双摇杆机构等。

铰链四杆机构

所有运动副均为转动副的四杆机构称为铰链四杆机构，它是平面四杆机构的基本形式，其他四杆机构都可以看成是在它的基础上演化而来的。选定其中一个构件作为机架之後，直接与机架链接的构件称为连架杆，不直接与机架连接的构件称为连杆，能够做整周回转的构件被称作曲柄，只能在某一角度范围内往复摆动的构件称为摇杆。如果以转动副连接的两个构件可以做整周相对转动，则称之为整转副，反之称之为摆转副。

铰链四杆机构中，按照连架杆是否可以做整周转动，可以将其分为三种基本形式，即曲柄摇杆机构，双曲柄机构和双摇杆机构。

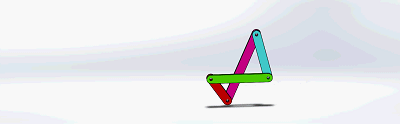

曲柄摇杆机构

1.曲柄摇杆机构，两连架杆中一个为曲柄一个为摇杆的铰链四杆机构。

2.双曲柄机构，具有两个曲柄的铰链四杆机构称为双曲柄机构。其特点是当主动曲柄连续等速转动时，从动曲柄一般做不等速转动。在双曲柄机构中，如果两对边构件长度相等且平行，则成为平行四边形机构。这种机构的传动特点是主动曲柄和从动曲柄均以相同的角速度转动，而连杆做平动。

平面四杆机构

双摇杆机构

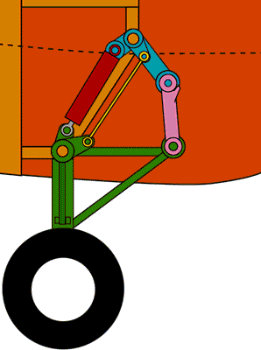

双摇杆机构，双摇杆机构是两连架杆均为摇杆的铰链四杆机构。

演化

铰链四杆机构可以通过以下方法演化成衍生平面四杆机构。

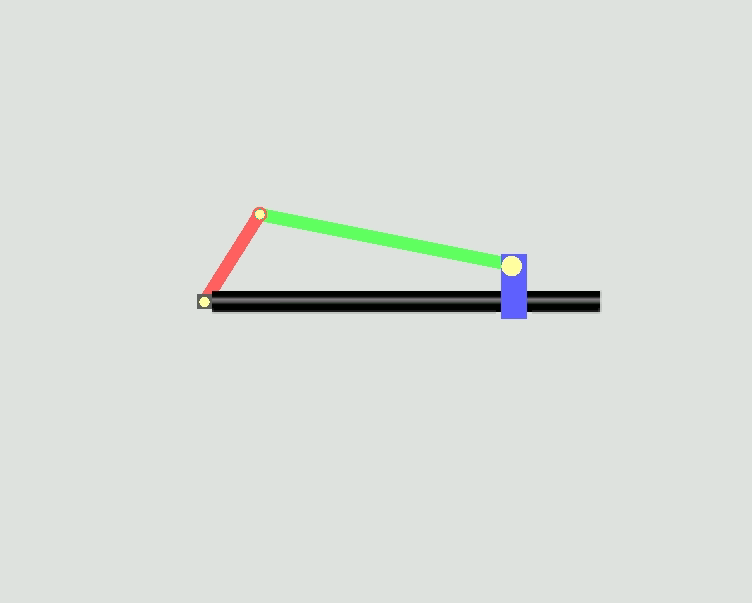

1.转动副演化成移动副。如引进滑块等构件。以这种方式构成的平面四杆机构有曲柄滑块机构、正弦机构等。

2.选取不同构件作为机架。以这种方式构成的平面四杆机构有转动导杆机构、摆动导杆机构、移动导杆机构、曲柄摇块机构、正切机构等。

3.变换构件的形态。

4.扩大转动副的尺寸。

演化成偏心轮机构。

定理

1.杆长之和条件：平面四杆机构的最短杆和最长杆的长度之和小于或者等于其余两杆长度之和。

2.在铰链四杆机构中，如果某个转动副能够成为周转副，则它所连接的两个构件中，必有一个为最短杆，并且四个构件的长度关系满足杆长之和条件。

3.在有整装副存在的铰链四杆机构中，最短杆两端的转动副均为周转副。此时，如果取最短杆为机架，则得到双曲柄机构；若取最短杆的任何一个相连杆为机架，则得到曲柄摇杆机构；如果取最短杆对面构件为机架，则得到双摇杆机构。

4.如果四杆机构不满足杆长条件，则不论选取哪个构件为机架，所得到机构均为双摇杆机构。

上述系列结论称为格拉霍夫定理。

急回特性

在曲柄摇杆机构中，当摇杆位于两个极限位置时，曲柄两个对应位置夹的锐角被称为极位夹角。用表示通常用行程速度变化系数K来衡量急回运动的相对程度。偏置曲柄滑块机构和摆动导杆机构同样具有急回特性。对心曲柄滑块机构无急回特性。
