安全栅简介：煤化工、石油炼化、化工等相关行业都有易燃易爆特性。而电路中的过电压、过电流等危险能量引起的火花、危险温度都会引起火灾、爆炸、亡人事故。安全栅就解决了这个问题。安全珊又称安全保持器。它作为本安回路限制能量的安全接口，它能在安全区和危险区之间双向传递电信号，并可限制因故障引起的安全区向危险区的危险能量传递（过电压、过电流），避免火花、危险温度引起事故的发生。按照结构形式安全栅有齐纳式、隔离式，按照安全栅的输入类型分为输入型、输出型。安全栅的工作原理：

a.齐纳式安全栅：电路中采用快速熔断器、限流电阻或稳压二极管以对输入的电能量进行限制，从而保证输出到危险区的能量在安全范围。原理简单，价格低，但因其安装要求接地电阻小于1欧姆，难以实现，且降低了信号抗干扰能力，影响系统稳定，加至要求现场仪表为隔离式，电源波动易造成齐纳式安全栅损坏等等缺点，没有隔离式安全珊使用普遍。

b.隔离式安全栅：采用输入、输出、电源之间相互电气隔离的电路结构。价格虽然贵，但不要苛刻的接地要求，施工方便，也不需要使用隔离式仪表，电源波动不会轻易损坏，耐用，不接地，信号稳定，抗干扰能力强，提供了系统的稳定性。

3.安全栅的输入类型分类

a.输入型安全栅（检测端安全栅）：输入性安全栅与变送器配套使用，危险区现场一次仪表输出的信号（热电阻信号，热电偶信号，4-20毫安，1-5V,开关量信号，通讯信号，交流信号，非标准信号）作为安全栅的输入信号，经过安全栅隔离、抗干扰处理后，安全栅输出的电流和电压信号，供二次仪表处理显示或者控制器（PLC/DCS/二次仪表）运算输出控制现场设备调整。

b.输出型安全珊（操作端安全栅）：输出型安全栅与电气转换器或电气阀门配套使用，控制器（PLC/DCS/二次仪表）输出的4-20mA DC信号经安全栅隔离后再输出4-20mA DC的信号，供给电气转换器或现场的电气阀门定位器使用，控制阀门的开关、调节等。

四、接线举例

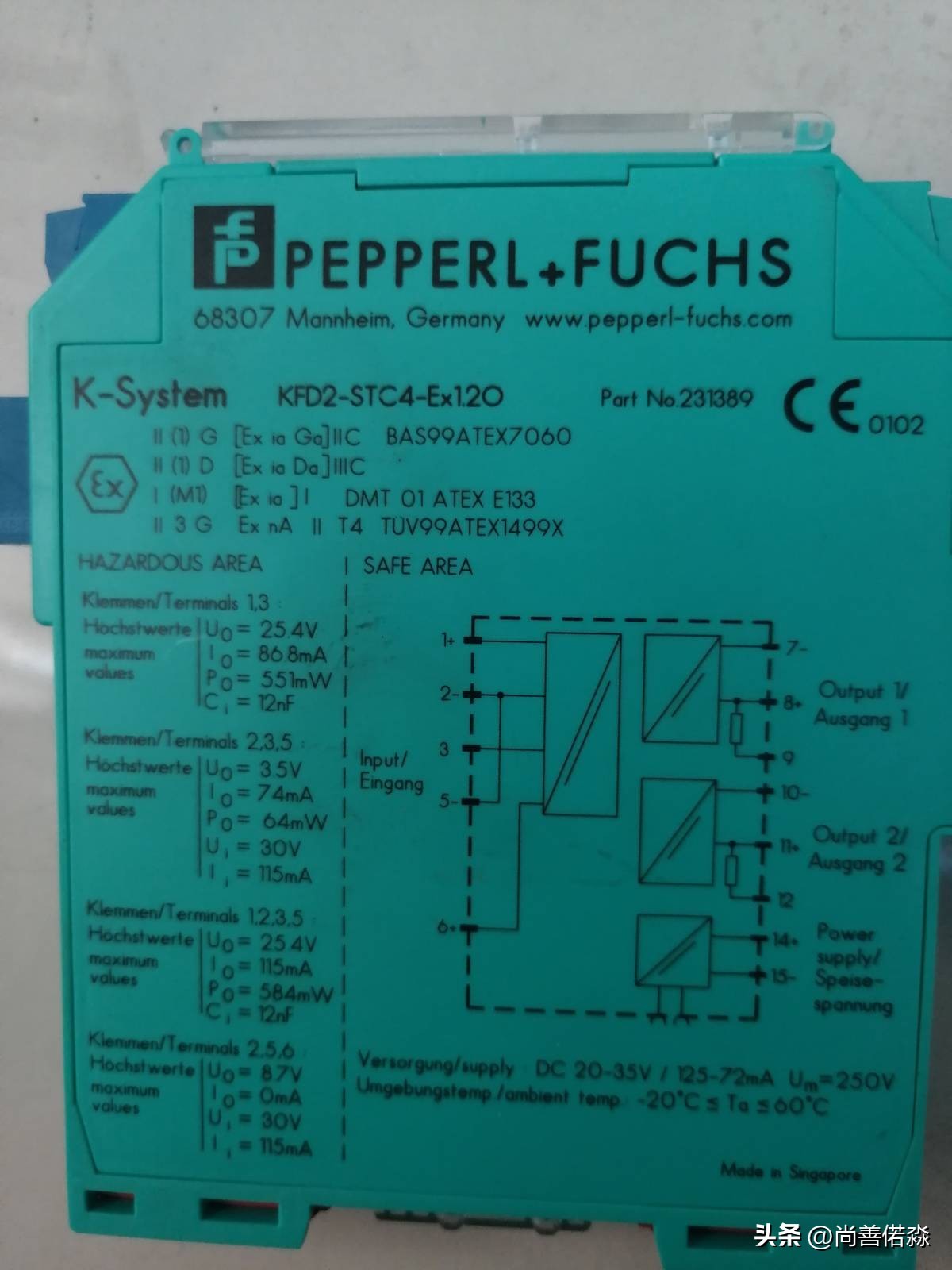

一进两出隔离式安全栅

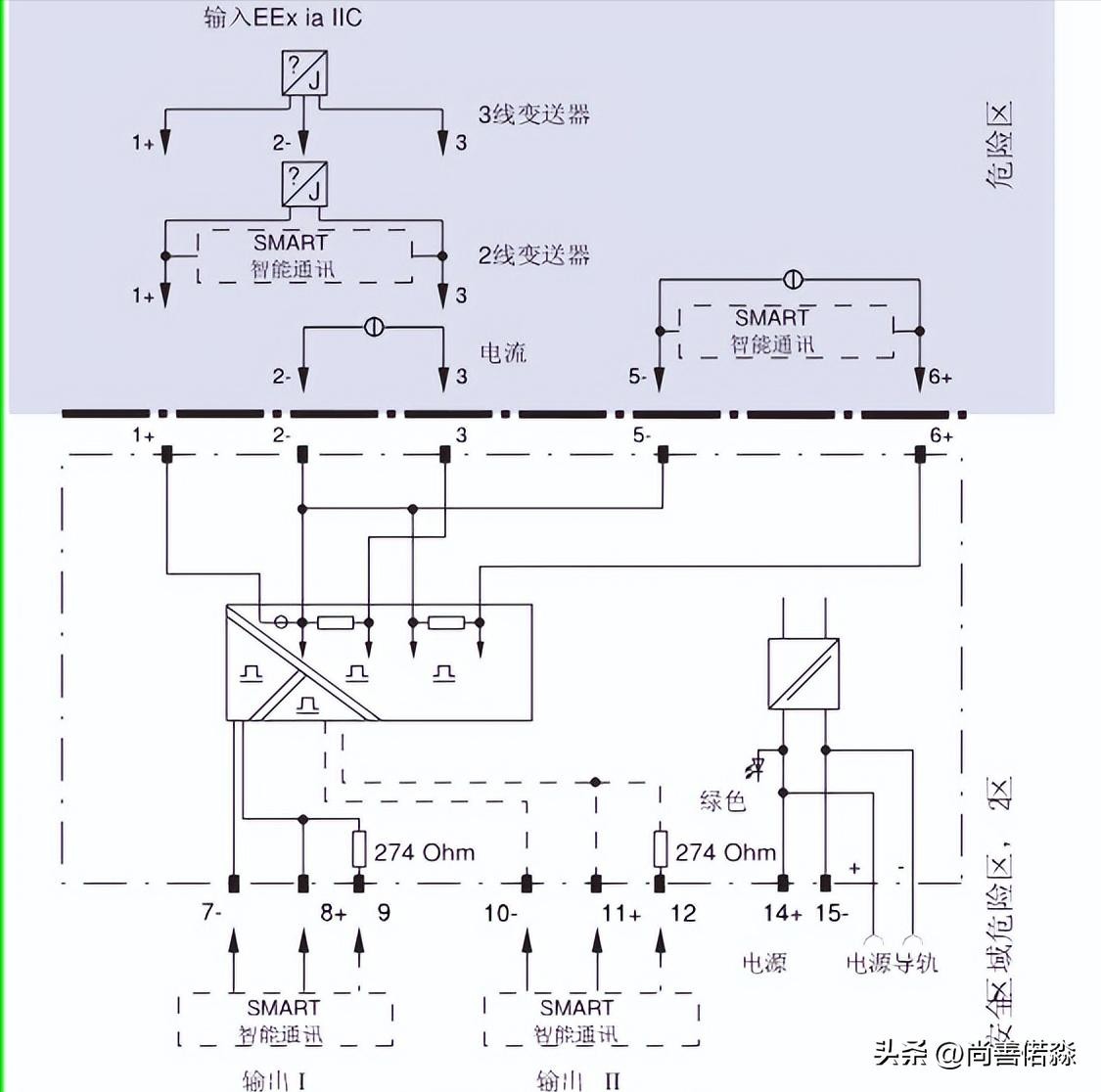

安全栅接线图

两线制接线法：两线制接端子1，3，端子1接正，端子3接负

三线制接线法：三线制接端子1，2，3，端子1接电源正，端子2接共地端，端子3接信号线

输入电流信号，接端子2，3

端子14，15分别接24V的正、负

第一路输出信号接端子8，7
