​CAD+天正常用命令快捷键汇总，新手画图进阶必备

CAD+天正常用命令快捷键汇总，新手画图进阶必备

CAD软件中有非常多的命令，而且要绘制或者编辑某一个图元，一般来说都有好几种方法，但我们经常用到的也只是其中一部分。作为一个合格的“灵魂画手”，应该合理的运用最为恰当的方法，快速提高画图的速度

想要画图功力更胜一层楼的，这部分的学习是必不可少的哟。

01

PART

命令分类

CAD中的命令可分成一类是绘图类，二类是编辑类，三类是设置类，四类是其它类，包括标注、视图等。（大家在记忆命令时刻按这种分类记，也可以按照自己画图的习惯来记）

第一类，绘图类。

常用命令有：Line 直线；xline 构造线（用来画辅助线）；mline 双线（在画墙线时常用到，也可自己定义使用其它线型）；pline 多义线（大部分由线段组成的图元，能够定义为多义线的就定义为多义线，这样在选择时比较方便）；

rectang 矩形（实际上就是四段围合的多义线）；

arc 圆弧；circle 圆；hatch 填充（要注意填充图案的比例）；

boundary 边界（在计算面积、填充等情况会用到）；

block 定义块（需将准备用于定义块的所有图元放到0层，其它所有属性均改为bylayer）；insert 插入快（与-insert相比较，一个会调出对话框，一个不会）

第二类，编辑类。

常用命令有：Matchprop 特性匹配（相当于word中的格式刷，常用于将正在操作的图元刷成正确的图层）；

Hatchedit 填充图案编辑（鼠标左键双击填充的图案即可）；Pedit 多义线编辑（也可用于将几段首尾相接的线段连接成多义线）；Erase 擦除；Copy 拷贝；Mirror 镜像；Offset 平移；Array 阵列；Move 移动；Rotate 旋转；Scale 缩放；Stretch 拉伸；Lengthen 拉长（不常用，但在需要延长非水平或垂直的线段时很方便；!也可实现同样的功能，可以自己先琢磨琢磨）

Align 对齐（不常用，但在画一些倾斜的图形时很有用，可以把图对正了画，画好了再调整回原来的角度。和UCS是两个概念）

Properties 属性（Ctrl+1，可调出属性表，在其中可查看和修改该图元的几乎所有属性，很有用）

这里就绘图类和编辑类的命令，有几点需要大家注意的：

（1）一般来说，能用编辑命令完成绘制的，就不要用绘图命令完成。在CAD软件的使用过程中，虽然一直说是画图，但实际上大部分都是在编辑图。因为编辑图元可以大量减少绘制图元不准确的几率，并且可以在一定程度上提高效率。

（2）在使用绘图命令时，一定要设置捕捉，F3切换。

（3）在使用绘图和编辑命令时，一般都要采用正交模式，F8切换。

01/绘图命令篇

PO

点

L

直线

PL

多段线

XL

射线

ML

多线

REC

矩形

C

圆

A

圆弧

EL

椭圆

B

创建块

I

插入块

H

图案填充

REG

面域

T

文本

MT

多行文本

TB

表格

B0

边界

DIV

等分

02/修改命令篇

CO

复制

MI

镜像

O

偏移

RO

旋转

M

移动

E

删除

X

分解

TR

修剪

EX

延伸

S

拉伸

LEN

直线拉长

SC

比例缩放

BR

打断

CHA

倒角

PE

多段线编辑

ED

修改文本

03/对象特性篇

CH

修改特性

SN

捕捉栅格

ST

文字样式

COL

设置颜色

OP

自定义

PRINT

打印

EXP

输出文件

LA

图层操作

AL

对齐

DI

测量距离

IMP

输入文件

LT

线形

LW

线宽

DS

极轴追踪

OS

捕捉模式

RE

重新生成

REN

重命名

TO

工具栏

AA

计算面积

PRE

打印预览

ATE

编辑属性

ATT

属性定义

V

命名视图

EXIT

退出

04/尺寸标注篇

D

标注样式

DAN

角度标注

DAR

弧度标注

DJO

折弯标注

DLI

线性标注

DDI

直径标注

DOR

点标注

DED

编辑标注

DAL

对齐标注

DCE

中心标注

DRA

半径标注

DBA

基线标注

DCO

连续标注

Apply

标注更新

05/常用CTRL快捷键

CTRL＋1

修改特性

CTRL＋2

设计中心

Ctrl+C

将选择的对象复制到剪切板上

Ctrl+J

重复执行上一步命令

Ctrl+N

新建图形文件

CTRL＋O

打开文件

CTRL＋P

打印文件

CTRL＋S

保存文件

CTRL＋V

粘贴

CTRL＋X

剪切

CTRL＋W

对象追踪

CTRL＋Z

放弃

CTRL+SHIET+S

另存为

06/常用功能键

F1

在CAD里寻求帮助

F2

作图窗和文本窗口切换

F3

是否实现对象自动捕捉

F4

数字化仪控制

F5

等轴测平面切换

F6

状态行上坐标显示方式

F7

栅格显示模式控制

F8

正交模式控制

F9

栅格捕捉模式控制

F10

极轴模式控制

F11

对象追踪式控制

02

PART

自定义快捷键

除此之外，我们还可以自定义快捷键，根据每个人的喜好而自由定义。但是为了方便操作，也不应随便设置，最好遵循以下原则：

（1）不产生歧义，尽量不采用完全无关的字母。

（2）根据各个命令的出现频率来定义快捷键。定义时，依次采用“1个字母—1个字母重复两遍—两个相邻或相近字母—其它”的原则。

设置步骤如下：

1.打开CAD，选择上边的工具栏。

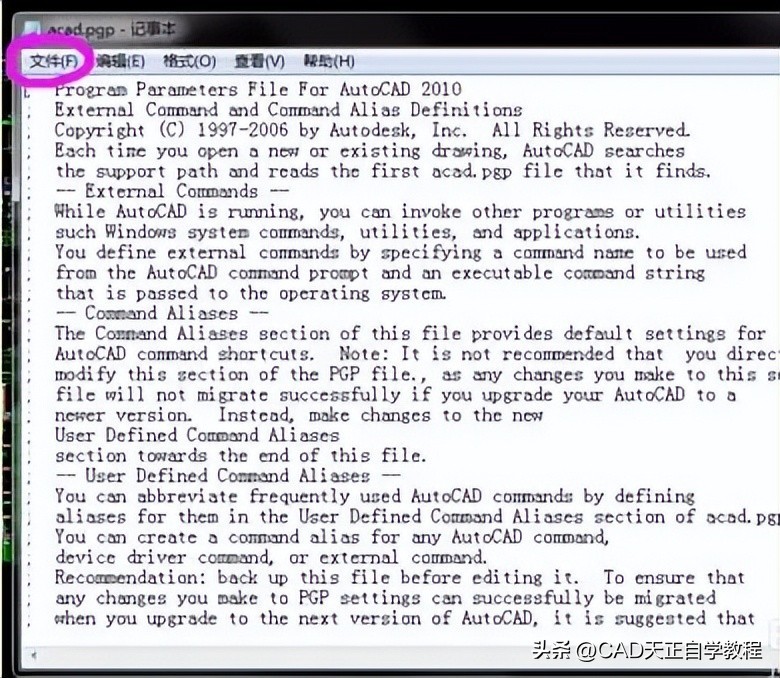

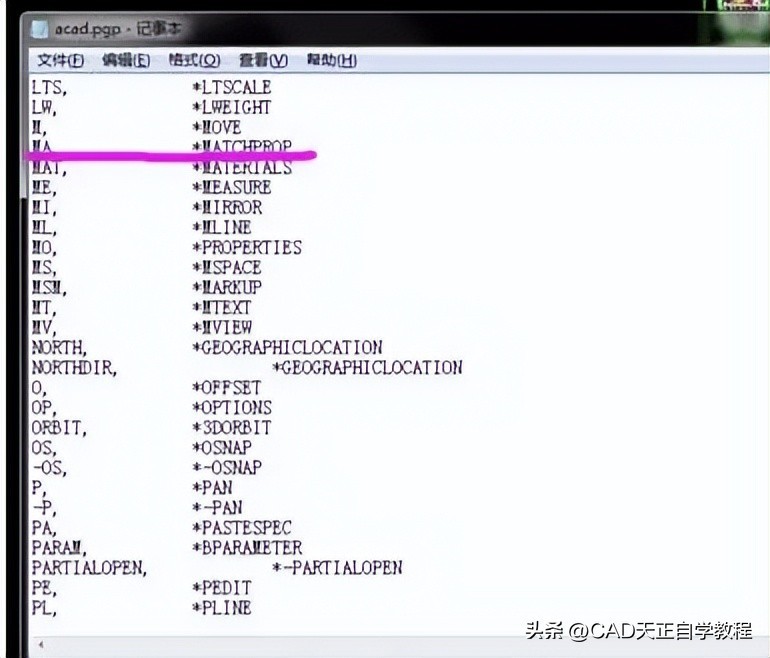

2.点击工具栏--自定义--编辑程序参数，会出现显示框，比如将MA格式刷改成MM,直接选择修改就可以

3.修改后点击文件保存就可以了，需要关闭CAD,重新打开修改的快捷键才能生效。

对于常用命令，建议一定要采用快捷键。使用快捷键比用鼠标点取图标，或在菜单上选择命令要节约非常多的时间。另外建议养成左手键盘，右手鼠标的习惯，也能提高画图速度。

看完之后，不要忘记收藏加点赞、分享三连，和更多小伙伴一起学习吧！
